SiP與先進封裝技術綜合分析

一、核心定義與本質區別

1. 定義差異

• SiP（System in Package，系統級封裝）：關注"系統在封裝內的實現"，核心是將多類元件（傳感器、邏輯芯片、存儲芯片等）集成于單個封裝體內實現系統功能。至少需要兩顆以上裸芯片封裝，單芯片封裝不能稱為SiP。

• 先進封裝（High Density Advanced Package，HDAP）：關注"封裝技術和工藝的先進性"，強調封裝工藝的先進程度。可以包含單芯片封裝，如FOWLP（扇出型晶圓級封裝）、FIWLP（扇入型晶圓級封裝）等。

2. 本質區別

二、技術特點對比

1. 集成方式

• SiP：以多芯片及元件為核心，可集成不同工藝、不同功能的裸片（如邏輯芯片+射頻芯片+無源元件），實現系統級功能集成。

• 先進封裝：以單一芯片為核心，通過先進工藝（如TSV硅通孔、RDL重新布線）提升芯片內部互聯密度，優化單一芯片性能。

2. 設計靈活性

• SiP：設計靈活性高，可混合集成不同代際、不同類型的芯片（如7nm處理器+14nm射頻芯片），開發周期短，成本相對較低。

• 先進封裝：設計靈活性受限于單一芯片的工藝節點，需與晶圓制造協同優化（如FinFET工藝與CoWoS封裝匹配），研發周期長，成本較高。

3. 技術范疇

關鍵技術路徑

在技術交匯處，幾種關鍵路徑驅動著產業前沿發展：

• 異質集成與小芯片 (Chiplet)：這是SiP與先進封裝共同的核心理念。它允許將不同工藝節點、不同材質的芯片（如邏輯芯片、模擬芯片、存儲器）像搭積木一樣組合，以最優成本實現系統功能。例如，AMD、英特爾均采用此架構。

• 2.5D/3D集成：這是目前最典型的先進封裝技術，也是實現高性能SiP的關鍵。

• 2.5D封裝：芯片并排置于硅中介層上，通過中介層內部的高密度走線互聯，提供遠超傳統PCB的帶寬。

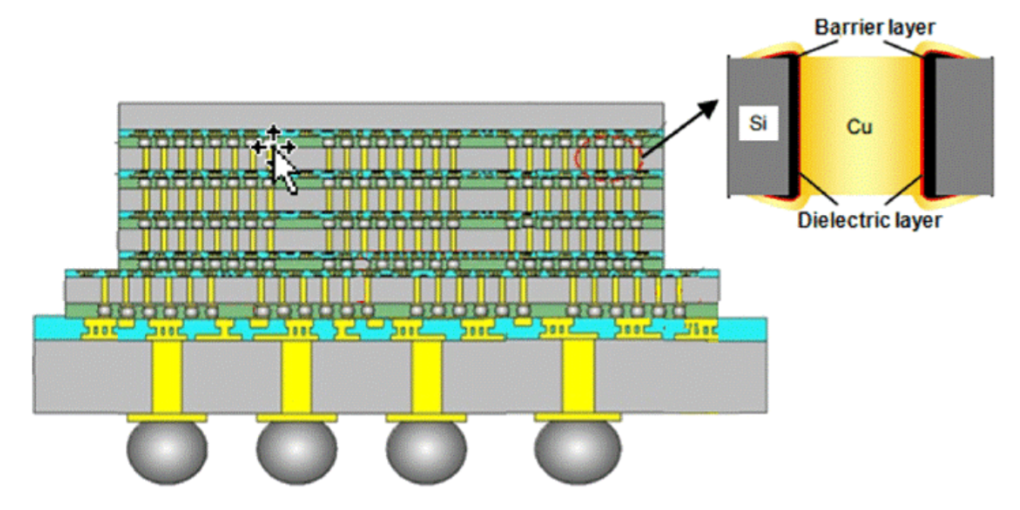

• 3D封裝：芯片直接垂直堆疊，通過硅通孔連接，能最大限度地縮短互聯距離、降低功耗、提高集成度。業界已出現“前端3D”（如直接銅-銅鍵合）和“后端3D”（如微凸塊）兩種技術路徑。

• 扇出型封裝 (Fan-Out)：直接在晶圓級重構襯底上進行布線，省去了芯片基板，可實現更高密度、更薄、成本更優的封裝，廣泛應用于手機處理器、射頻模塊等。

三、應用場景與市場定位

1. SiP典型應用場景

• 消費電子：蘋果AirTag、Apple Watch模組、蘋果智能眼鏡（搭載S10芯片）

• 物聯網設備：傳感器、通信模塊

• 汽車電子：控制單元(ECU)、ADAS系統

• 專用設備：江波龍mSSD（集成主控、NAND及PMIC元件）

• 通信設備：華為5G基站射頻模組

2. 先進封裝典型應用場景

• 高性能計算：GPU、CPU、HBM存儲芯片

• 人工智能：AI計算模塊（英特爾EMIB硅橋互連技術與Foveros銅-銅鍵合工藝）

• 汽車電子：高端車規芯片封測

• 數據中心：AMD采用核心復合芯片與輸入/輸出芯片分體制備方案

四、發展現狀與趨勢

 核心挑戰與未來趨勢

盡管前景廣闊，但技術發展仍面臨幾大核心挑戰：

1. 熱管理與可靠性：高密度集成帶來嚴重的散熱問題，熱應力是影響長期可靠性的關鍵。

2. 設計與測試復雜性：多芯片協同設計、信號完整性分析和3D堆疊測試的難度和成本急劇上升。

3. 供應鏈與標準：Chiplet生態缺乏統一的互連標準，裸芯（KGD）供應、設計工具和接口協議標準化是產業協同的關鍵。

4. 成本壓力：先進封裝設備與材料昂貴，在追求高性能的同時需不斷優化成本。

展望未來，技術將呈現以下趨勢：

• 模塊化與平臺化：SiP本身正朝著“模塊的模塊化”發展，形成更易組裝和替換的系統級模塊。

• 技術融合：先進封裝將與光電合封等技術結合，以突破電氣互連的帶寬和功耗瓶頸。

• 產業鏈深化協作：設計、制造、封測環節的界限將更模糊，EDA工具、IP供應商、代工廠和封測廠需更緊密合作以構建完整生態。

1. 市場發展

• SiP技術在消費電子領域應用廣泛，2025年蘋果智能眼鏡計劃采用SiP技術實現全天續航

• 中國企業在先進封裝領域加速突破：長電科技、華天科技、通富微電等企業加速布局

• 2025年10月，江波龍推出采用20×30×2.0 mm封裝形態的mSSD產品，集成主控、NAND及PMIC元件

•  產業應用與市場

• SiP與先進封裝技術已從高端應用滲透至主流市場。

• 市場增長：系統級封裝市場持續擴張，據預測，全球收入規模將從2025年的約1973.9億元增長至2032年的近3239.6億元。

• 驅動力：主要來自消費電子小型化、5G通信升級、汽車電子智能化和AI/高性能計算的爆發。

• 典型應用：

• 消費電子：智能手機（射頻前端、處理器）、TWS耳機、智能手表（如蘋果手表采用SiP集成核心功能）、AR/VR設備。

• 高性能計算：AI加速卡、服務器CPU/GPU，采用2.5D/3D集成實現高帶寬內存訪問。

• 汽車電子：自動駕駛域控制器、激光雷達模塊，對可靠性和耐高溫性能要求極高。

• 醫療與物聯網：便攜式醫療設備、可穿戴傳感器，追求極致的微型化與低功耗。

2. 技術融合趨勢

• Chiplet技術與SiP結合：提升芯片復用率和產品集成度，推動半導體產品向高集成度方向發展

• 2.5D/3D封裝技術：在AI與汽車電子領域得到應用，解決高密度集成的瓶頸

• 散熱技術革新：高導熱鋁合金、石墨烯與導熱硅膠組合優化散熱設計，緩解小尺寸封裝的散熱壓力

3. 未來挑戰

• 熱-電協同設計：在人形機器人等高密度集成場景中，多芯片模組的散熱和信號干擾問題日益凸顯

• 接口標準化：芯片間相關接口標準需要進一步完善

• 供應鏈建設：裸芯片供應鏈需要進一步發展

五、SiP與SoC的關聯性

需特別注意：SiP與SoC（系統級芯片）的區別是理解SiP定位的關鍵：

六、結論

SiP與先進封裝技術雖有交叉，但本質不同：

1. SiP是系統級封裝，關注的是"系統"如何在封裝內實現，核心是多芯片系統集成；

2. 先進封裝是工藝級技術，關注的是封裝工藝的先進性，可以服務于單芯片或系統級集成。

兩者在技術范疇上高度重合，例如Flip Chip、2.5D/3D技術既屬于先進封裝也應用于SiP。隨著Chiplet技術和異構集成的發展，SiP與先進封裝的融合趨勢將更加明顯，共同推動半導體行業向更高集成度、更小尺寸、更低功耗方向發展。

在人形機器人等新興應用領域，SiP與先進封裝技術的結合將解決空間受限、高算力需求等挑戰，通過熱-電協同設計實現高性能、高可靠性的系統集成。
