車規功率模塊的基板材料主要有陶瓷絕緣基板和金屬散熱基板兩大類，它們在模塊中分別承擔著電學絕緣和機械支撐/高效散熱的關鍵角色。下面這個表格匯總了當前主流的基板材料及其核心特點，方便你快速了解：

陶瓷絕緣基板詳解

陶瓷基板通過在陶瓷上鍵合銅或鋁層，實現了電氣絕緣和高效導熱的關鍵功能。其核心制造工藝主要有兩種：

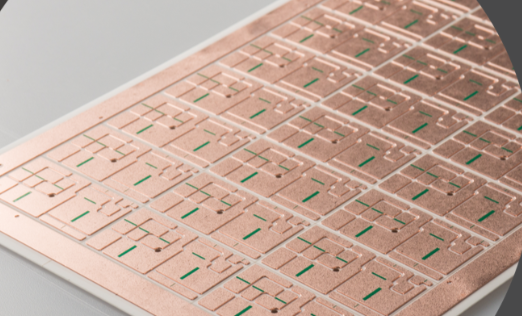

• DBC（直接覆銅）：在陶瓷基板上直接鍵合銅板形成電路。氧化鋁DBC成本效益好，氮化鋁DBC則提供了更高的導熱性，適用于需要更好散熱能力的場景。

• AMB（活性金屬釬焊）：使用活性金屬釬料進行接合，比DBC可靠性更高。它尤其適合與高性能的氮化硅陶瓷搭配。氮化硅-AMB基板因其出色的抗熱沖擊能力、高可靠性和優異的散熱性能，已成為高級電動汽車驅動逆變器的首選材料。

•  金屬散熱基板與其他選擇

金屬散熱基板位于陶瓷基板下方，主要作用是快速將熱量傳遞到外部散熱器，并緩解因材料熱膨脹系數不同產生的機械應力。

• 銅是主流選擇，導熱性能最好，但重量大且熱膨脹系數與陶瓷差異較大。

• 鋁碳化硅能很好地平衡導熱、熱膨脹系數匹配（與陶瓷接近）和輕量化需求，在車載牽引等注重可靠性與減重的場景中被廣泛采用。

• 鉬/鎢熱膨脹系數與陶瓷匹配極佳，但密度大、成本高，多用于特殊高可靠領域。

此外，IMS（絕緣金屬基板） 也是一種常見結構，它像三明治一樣由金屬基板、絕緣層和電路銅箔組成，同時提供散熱和絕緣功能，常見于中高功率模塊，如車用充電器。

?? 如何選擇適合的基板材料

在實際項目中，你可以參考以下幾點進行選型：

• 追求綜合性能與可靠性：特別是在高端電動汽車的驅動逆變器中，氮化硅-AMB基板是目前的首選，因?yàn)樗芡昝缿?yīng)對頻繁的功率循環和高溫環境。

• 平衡成本與性能：若對導熱要求不是極端苛刻，氧化鋁-DBC基板憑借其出色的性價比，在工業、家電等領域仍是主流選擇。

• 關注散熱與結構：當模塊需要直接液冷時，銅質針式散熱基板因其極高的散熱效率成為不二之選。若需同時控制熱應力和重量，鋁碳化硅平底散熱基板則表現更優。

希望以上信息能幫助你全面了解車規功率模塊的基板材料。

車規功率模塊基板清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。
