先進封裝的類型、技術特點、技術難點、核心市場應用綜合分析

一、先進封裝的類型

根據知識庫資料，先進封裝技術主要可分為以下幾類：

倒裝焊（FC）：作為先進封裝的"通用底座"，廣泛應用于FCBGA、FCCSP等形態，通過高精密焊接替代傳統焊線，顯著提升互連密度與散熱效率，已成為中高端芯片標配。

2.5D/3D封裝：

2.5D封裝：通過硅中介層（Interposer）實現芯片并排互聯，典型代表為臺積電CoWoS技術

3D封裝：通過硅通孔（TSV）實現垂直堆疊，實現更高集成度

扇出型晶圓級封裝（FOWLP）：

通過將RDL和Bump引出到裸芯片外圍，實現更大封裝面積

與傳統WLCSP相比，可容納更多引腳，適合高密度互連需求

嵌入式多芯片互連橋（EMIB）：

由英特爾提出，屬于有基板類封裝，沒有TSV

被劃分到基于XY平面延伸的先進封裝技術

系統級封裝（SiP）：

關注"系統在封裝內的實現"，將多類元件集成于單個封裝體內

至少需要兩顆以上裸芯片封裝，實現系統級功能

其他技術：

扇入型晶圓級封裝（FIWLP）

扇出型面板級封裝（FOPLP）

共封裝光學（CPO）

二、技術特點

高集成度與小型化：

通過2.5D/3D堆疊、Chiplet架構等實現多芯片異構集成

壓縮模塊體積、縮短電氣連接距離，提升系統性能

封裝尺寸接近裸芯片，符合電子產品輕、小、短、薄化趨勢

性能提升：

信號傳輸延遲顯著縮短（比QFP或BGA短1/5～1/6）

寄生引線電容、電阻及電感均很小，電性能優良

提升系統性能，滿足高性能計算需求

成本優化：

通過批量處理、金屬化布線互連，實現成本降低

FOWLP和FOPLP具有顯著的成本優勢

散熱優化：

通過高導熱鋁合金、石墨烯與導熱硅膠組合的創新散熱設計

有效解決小尺寸封裝的散熱壓力問題

設計靈活性：

SiP技術可混合集成不同代際、不同類型的芯片

設計靈活性高，開發周期短，成本相對較低

三、技術難點

晶圓翹曲問題：

由于芯片和塑封料的熱膨脹系數（CTE）不匹配產生熱應力

影響后續封裝步驟的工藝精度，導致界面分層、焊點斷裂等問題

隨著芯片集成化和大尺寸晶圓的使用，問題愈發嚴峻

焊點可靠性挑戰：

高溫導致金屬間化合物（IMC）增厚、力學性能退化

冷熱循環導致焊點疲勞蠕變，造成斷裂失效

電遷移現象（當電流密度達到10^4 A/cm2時）導致凸點下金屬化層（UBM）耗盡

TSV制作與可靠性：

需要高精度的深硅刻蝕技術實現高密度通孔

金屬填充質量要求高，需保證銅填充的可靠性

TSV易受熱循環和機械應力影響，導致疲勞、開裂

芯片與中介層互連：

微凸點連接需要極高的對準精度和焊接工藝

需在保證電氣性能的同時處理好熱管理問題

測試與良率控制：

涉及多個芯片和復雜互連結構，測試過程復雜

良率控制難度大，任何一個環節失誤都影響最終良率

COWOS封裝技術的良率問題尤為突出

四、核心市場應用

AI算力領域（最大增長點）：

2024至2030年，通信與基礎設施領域增長率達到14.9%，成為增速最快領域

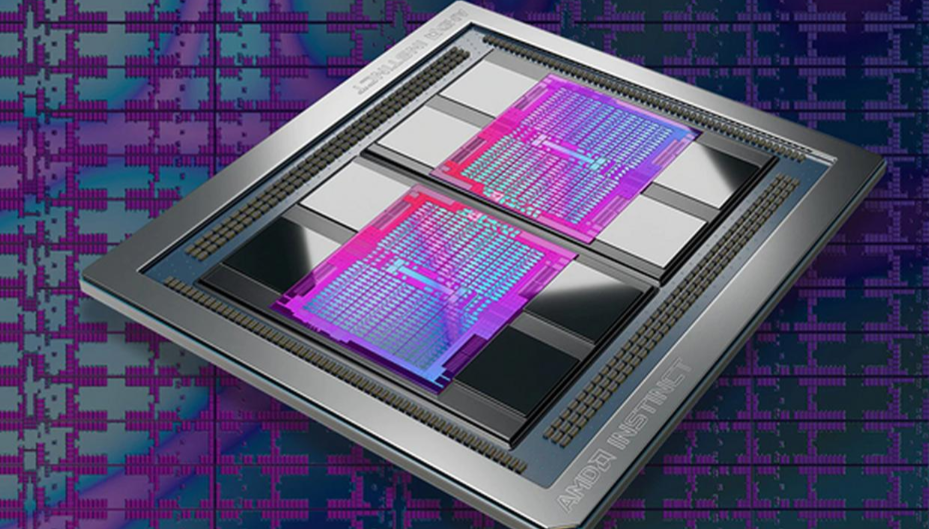

英偉達H100、AMD MI系列等高端AI芯片均基于CoWoS平臺實現量產

Chiplet架構+CoWoS封裝已成為高端算力芯片主流配置

消費電子：

從智能手機到平板電腦、筆記本電腦

mSSD產品（集成主控、NAND、PMIC等元件）通過Wafer級SiP技術實現簡化生產流程

江波龍推出的集成封裝mSSD適配筆記本、游戲掌機、無人機、VR設備等多場景終端

AR/VR：

為AR/VR提供關鍵支撐

蘋果智能眼鏡采用系統級封裝技術，搭載Apple Watch低功耗芯片，計劃2026年推出初代機型

汽車電子：

華天科技通過2.5D/3D封裝技術切入新能源汽車高端市場

長電科技2025年前三季度汽車電子業務收入同比增長31.3%

先進封裝技術在車規芯片封測領域進入應用階段

醫療電子：

系統級封裝在醫療電子領域的應用

長電科技2025年前三季度醫療電子業務收入同比增長40.7%

邊緣AI與高性能計算：

為邊緣AI提供關鍵支撐

滿足高效能計算和擴展需求，提升系統性能

航空航天及國防：

為高可靠性要求的航空航天及國防領域提供關鍵支撐

先進封裝技術在高可靠性要求的領域應用

五、行業發展趨勢

市場快速增長：

先進封裝市場預計在2030年達到794億美元

2024年至2029年先進封裝領域復合年增長率為14.4%，遠高于整個封測行業的5.8%

行業格局變化：

IDA廠商（英特爾、索尼、三星、SK海力士）占據主導地位

OSAT廠商和晶圓代工企業（如臺積電）占據重要地位

存儲廠商崛起，企業多元化產品組合策略重塑全球格局

技術融合加速：

Chiplet架構成為異構集成和系統級平臺化發展的關鍵方向

2.5D/3D集成、CPO光電合封等技術加速發展

與AI大模型迭代與智能汽車普及推動相關技術需求

供應鏈演進：

供應鏈向更加韌性強、區域本地化、垂直整合的生態系統演進

合作成為行業常態，如臺積電、日月光與Amkor的產能溢出合作

2025年12月，臺積電CoWoS產能全線滿載，將部分訂單外包至日月光投控和矽品精密

國產化加速：

中國大陸廠商在先進封裝領域積極布局

廈門市對從事先進/特色封裝技術攻關的企業按研發費用30%給予最高500萬元補助

硅芯科技在2025年11月發布2.5D/3D EDA+新范式，重構先進封裝全流程設計、仿真與驗證

結論

先進封裝已從半導體制造中的次要步驟轉變?yōu)榘雽?dǎo)體創新的核心前沿，成為推動市場擴張的核心基石。隨著AI算力需求激增、芯片復雜性提升以及Chiplet架構的普及，先進封裝技術正迎來快速發展期。盡管面臨晶圓翹曲、焊點可靠性、TSV制作等技術難點，但通過技術融合、產業合作和供應鏈優化，先進封裝正加速在AI算力、消費電子、汽車電子、AR/VR等關鍵領域?qū)崿F(xiàn)規模化應用，預計到2030年市場規模將突破794億美元，成為半導體產業發展的關鍵驅動力。

先進封裝清洗-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
