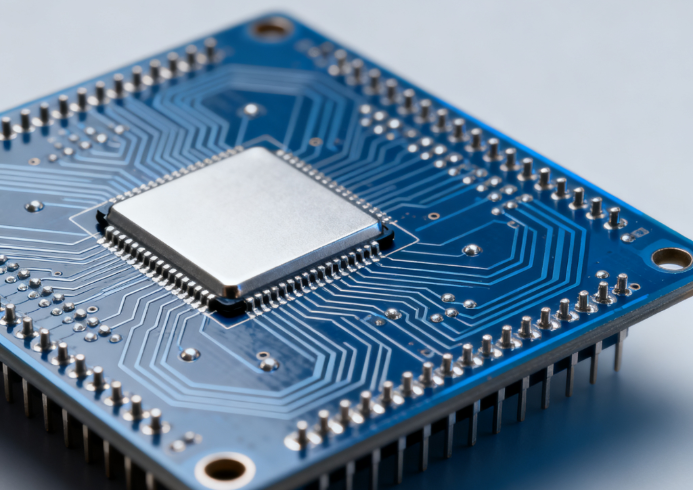

IC載板作為半導體封裝的核心部件，在AI與高性能計算的驅動下，技術迭代顯著加速。其發展已從傳統的支撐與連接角色，演進為決定系統性能的關鍵，并通過異質整合等先進封裝技術，成為延續摩爾定律的重要路徑。

下面這個表格，可以幫助你快速了解IC載板封裝技術的發展脈絡和主流技術特點。

核心驅動力與技術前沿

當前IC載板技術的發展主要由人工智能（AI）、高性能計算（HPC）和5G通信等領域的需求驅動。以下幾個方向代表了最前沿的競爭焦點：

• 異質整合與Chiplet（小芯片）：這被認為是后摩爾時代的發展重點。它將不同工藝、不同功能的芯片（如CPU、GPU、內存）通過先進封裝集成在一起，像一個“樂高”系統，實現性能的最大化。這對于滿足AI芯片無限的計算與內存集成需求至關重要。

• 2.5D/3D封裝：這是實現異質整合的關鍵技術。2.5D封裝使用硅中介層或硅橋，讓芯片在水平方向上實現超高密度的互連。而3D封裝則直接將芯片在垂直方向上堆疊，大幅縮短互連距離，提升帶寬并降低功耗。

• 面板級封裝（FOPLP）：為了應對AI/HPC芯片越來越大的中介層尺寸，用更大尺寸的矩形面板取代傳統的圓形晶圓進行封裝，成為降本增效的新路徑。它可以顯著提高載體利用率，減少材料浪費。根據Yole集團的預測，面板級封裝市場規模預計將從2024年的1.6億美元增長至2030年的6.5億美元。臺積電等巨頭已開始布局，從CoWoS（晶圓基板芯片）轉向CoPoS（面板基板芯片）。

• 材料創新：ABF與玻璃基板

• ABF載板：目前支撐CPU、GPU等高性能芯片的絕對主力。AI芯片的發展要求ABF載板向高層數（可達20層以上）、高密度、大尺寸演進。其中，ABF增層膜是關鍵核心材料，其供應狀況對產業鏈有重要影響。

• 玻璃基板：被視為未來的重要發展方向。與有機材料相比，玻璃具備更優的平整度、穩定性和電氣性能，更適合超大尺寸和高速應用。全球各方勢力正計劃進入該領域，包括英特爾、SK海力士、三星等，預計將吸引大量投資。

?? 全球市場競爭格局

全球IC載板市場集中度高，已形成清晰的梯隊格局。下面的表格梳理了主要參與者的特點。

行業未來展望

總結來看，IC載板行業未來的發展將圍繞以下幾個核心主題：

• AI與HPC仍是核心驅動力：對算力的無盡追求將持續推動IC載板技術向更高密度、更大尺寸、更優性能發展。預計到2030年，HPC/AI芯片將成為ABF載板的第一大應用領域。

• 技術競爭白熱化：在異質整合、面板級封裝、玻璃基板等前沿方向，國際巨頭與國內廠商的競爭將愈發激烈。技術領先性和量產能力是決定企業能走多遠的關鍵。

• 供應鏈安全與本土化：在全球貿易環境存在不確定性的背景下，供應鏈的韌性和安全變得尤為重要。這將促使全球產能布局的重構，同時也為國內企業提供了在本土市場替代發展的戰略機遇。

希望以上分析能幫助你全面了解IC載板領域。

IC載板芯片封裝清洗劑-合明科技錫膏助焊劑清洗劑介紹：

水基清洗的工藝和設備配置選擇對清洗精密器件尤其重要，一旦選定，就會作為一個長期的使用和運行方式。水基清洗劑必須滿足清洗、漂洗、干燥的全工藝流程。

污染物有多種，可歸納為離子型和非離子型兩大類。離子型污染物接觸到環境中的濕氣，通電后發生電化學遷移，形成樹枝狀結構體，造成低電阻通路，破壞了電路板功能。非離子型污染物可穿透PC B 的絕緣層，在PCB板表層下生長枝晶。除了離子型和非離子型污染物，還有粒狀污染物，例如焊料球、焊料槽內的浮點、灰塵、塵埃等，這些污染物會導致焊點質量降低、焊接時焊點拉尖、產生氣孔、短路等等多種不良現象。

這么多污染物，到底哪些才是最備受關注的呢？助焊劑或錫膏普遍應用于回流焊和波峰焊工藝中，它們主要由溶劑、潤濕劑、樹脂、緩蝕劑和活化劑等多種成分，焊后必然存在熱改性生成物，這些物質在所有污染物中的占據主導，從產品失效情況來而言，焊后殘余物是影響產品質量最主要的影響因素，離子型殘留物易引起電遷移使絕緣電阻下降，松香樹脂殘留物易吸附灰塵或雜質引發接觸電阻增大，嚴重者導致開路失效，因此焊后必須進行嚴格的清洗，才能保障電路板的質量。

合明科技研發的水基清洗劑配合合適的清洗工藝能為芯片封裝前提供潔凈的界面條件。

合明科技運用自身原創的產品技術，滿足芯片封裝工藝制程清洗的高難度技術要求，打破國外廠商在行業中的壟斷地位，為芯片封裝材料全面國產自主提供強有力的支持。

推薦使用合明科技水基清洗劑產品。

合明科技致力于為SMT電子表面貼裝清洗、功率電子器件清洗及先進封裝清洗提供高品質、高技術、高價值的產品和服務。合明科技 （13691709838）Unibright 是一家集研發、生產、銷售為一體的國家高新技術、專精特新企業，具有二十多年的水基清洗工藝解決方案服務經驗，掌握電子制程環保水基清洗核心技術。水基技術產品覆蓋從半導體芯片封測到 PCBA 組件終端的清洗應用。是IPC-CH-65B CN《清洗指導》標準的單位。合明科技全系列產品均為自主研發，具有深厚的技術開發能力，擁有五十多項知識產權、專利，是國內為數不多擁有完整的電子制程清洗產品鏈的公司。合明科技致力成為芯片、電子精密清洗劑的領先者。以國內自有品牌，以完善的服務體系，高效的經營管理機制、雄厚的技術研發實力和產品價格優勢，為國內企業、機構提供更好的技術服務和更優質的產品。合明科技的定位不僅是精湛技術產品的提供商，另外更具價值的是能為客戶提供可行的材料、工藝、設備綜合解決方案，為客戶解決各類高端精密電子、芯片封裝制程清洗中的難題，理順工藝，提高良率，成為客戶可靠的幫手。

合明科技憑借精湛的產品技術水平受邀成為國際電子工業連接協會技術組主席單位，編寫全球首部中文版《清洗指導》IPC標準（標準編號：IPC-CH-65B CN）(“Guidelines for Cleaning of Printed Boards and Assemblies”)，IPC標準是全球電子行業優先選用標準，是集成電路材料產業技術創新聯盟會員成員。

主營產品包括：集成電路與先進封裝清洗材料、電子焊接助焊劑、電子環保清洗設備、電子輔料等。

半導體技術應用節點：FlipChip ;2D/2.5D/3D堆疊集成;COB綁定前清洗；晶圓級封裝；高密度SIP焊后清洗；功率電子清洗。
