全面解析QFN封裝：結構、優勢、工藝與市場核心應用

一、 QFN封裝概述

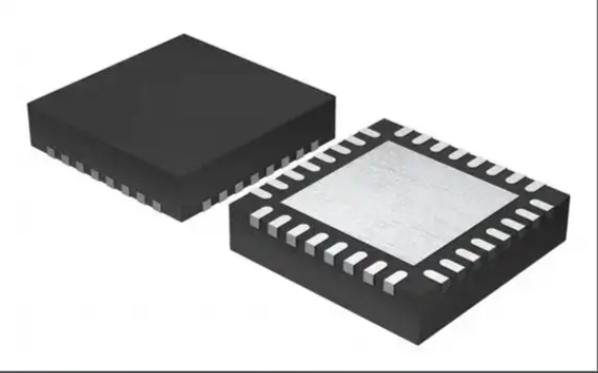

QFN，全稱為Quad Flat No-leads Package，中文譯為四側無引腳扁平封裝。它是一種表面貼裝型封裝，誕生于21世紀初，以其卓越的電氣性能、出色的散熱能力和極小的封裝尺寸，迅速成為中低引腳數集成電路的主流封裝選擇。

其名稱中的“No-leads”是其最顯著的特征：它沒有傳統封裝（如SOP、QFP）那樣向外伸出的“翼形”引腳，取而代之的是封裝體側邊或底部表面的導電焊盤，通過焊料直接與PCB板焊接。

二、 QFN封裝結構詳解

QFN封裝的結構可以看作一個多層堆疊的精密系統，主要包括以下部分：

1. 銅質引線框架：

• 這是封裝的骨架和基礎，通常是一塊蝕刻或沖壓成型的銅片。

• 它分為芯片焊盤 和引線 兩部分。芯片焊盤位于中央，用于粘接芯片；引線環繞在四周，作為芯片與外部電路的連接橋梁。

2. 半導體芯片：

• 通過導電膠或共晶焊的方式，被固定在中央的芯片焊盤上。

3. 鍵合線與內引線：

• 使用極細的金線或銅線，通過超聲焊接技術，將芯片上的焊盤與引線框架上的內引線連接起來，實現電信號互通。

4. 塑封料：

• 一種環氧樹脂化合物，通過模具轉移成型技術，將芯片、鍵合線和內引線框架包裹起來，提供機械保護和環境保護。

5. 外部焊盤：

• 封裝完成后，位于封裝體底部和側邊的引線框架部分被暴露出來，形成可焊接的焊盤。這些焊盤與PCB上的焊盤一一對應。

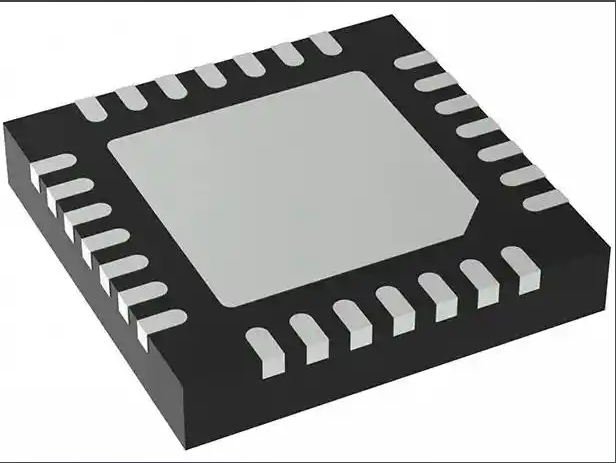

6. 散熱焊盤：

• 這是QFN的一大特色。位于封裝正中央底部的大面積裸露銅墊，它直接與芯片背面的芯片焊盤相連。

• 核心作用：提供一條從芯片到PCB的極低熱阻路徑，是高效散熱的關鍵。

結構變體：

• 帶散熱片的QFN：在標準QFN的散熱焊盤上額外貼附一個金屬散熱塊，進一步提升散熱能力。

• 雙排QFN：在封裝體側邊形成兩排焊盤，可以在不增加封裝面積的情況下增加I/O數量。

• ** wettable flank QFN**：通過特殊工藝使塑封體側面的銅框架形成一個可焊的側面，解決了AOI無法檢測焊點質量的行業難題。

三、 QFN封裝的核心優勢

1. 卓越的散熱性能

• 得益于其裸露的中央散熱焊盤，可以通過焊料直接連接到PCB的接地層和散熱銅箔上，熱阻（θJA）非常低，通常可達20-40°C/W，遠優于同尺寸的QFP封裝。

2. 優異的電氣性能

• 低電感：無引線結構使得內部引線長度極短，顯著降低了寄生電感和串擾。

• 低電阻：引線框架由高導電性的銅制成。

• 這些特性使得QFN非常適合高頻、高速應用，如RF射頻電路。

3. 超小的尺寸與重量

• 由于沒有外伸的引腳，封裝體尺寸幾乎等于芯片本身所需的最小尺寸，實現了極高的“封裝效率”。非常符合消費電子、便攜設備對小型化、輕薄化的追求。

4. 低成本

• 結構簡單，使用的材料（銅、塑封料）成本較低。

• 制造工藝相對成熟，生產效率高。

四、 QFN封裝的關鍵制造工藝

QFN的制造主要采用引線框架法和模塑成型技術，流程如下：

1. 晶圓減薄與劃片：將晶圓背面磨薄，然后用激光或金剛石砂輪切割成單個芯片。

2. 芯片貼裝：將芯片用粘合劑精確地貼裝到引線框架的芯片焊盤上。

3. 引線鍵合：使用鍵合機將金線/銅線從芯片焊盤連接到引線框架的內引線。

4. 塑封成型：將整個引線框架條帶放入模具中，用熔融的環氧樹脂塑封料進行灌注和固化。

5. 后固化：使塑封料完全固化，達到最終的機械強度。

6. 電鍍：在引線框架的裸露部分（即外部焊盤）鍍上一層可焊性涂層，如錫或鎳鈀金，防止氧化并保證焊接可靠性。

7. 切割成型：將連在一起的引線框架條帶切割成單個的QFN封裝單元。

8. 測試與編帶：進行電性能測試，然后將合格品編入卷帶，準備出貨。

五、 設計挑戰與注意事項

盡管優勢明顯，但QFN在PCB設計和組裝中也存在挑戰：

1. 焊接檢查困難：

• 由于焊點在封裝底部，傳統的2D X射線或光學檢查難以直接觀測焊點質量（如虛焊、橋接）。解決方案：使用3D X-Ray或采用帶有wettable flank的QFN變體，使焊點輪廓在側面可見，便于AOI檢測。

2. PCB設計要求高：

• 熱設計：PCB上必須設計與之匹配的散熱焊盤，并通過多個導熱過孔連接到內部接地層，以最大化散熱效果。

• 焊盤設計：需要嚴格按照數據手冊設計焊盤圖形，通常PCB焊盤應稍大于或等于封裝焊盤，以防止立碑或焊接短路。

3. 機械強度：

• 與有引腳的封裝相比，QFN依靠焊料與PCB連接，在受到劇烈機械應力（如彎曲、撞擊）時，可靠性稍差。需要通過底部填充膠來增強。

4. 共面性要求：

• PCB和封裝本身的共面性必須非常好，任何微小的彎曲都可能導致部分焊盤無法與PCB接觸，造成開路。

六、 市場核心應用

QFN封裝憑借其綜合優勢，在以下領域占據了絕對主導地位：

1. 智能手機與便攜設備：

• 應用：電源管理芯片、音頻編解碼器、RF功率放大器、Wi-Fi/藍牙模塊、射頻收發器。

• 原因：對尺寸、功耗和散熱有極致要求。

2. 汽車電子：

• 應用：發動機控制單元、高級駕駛輔助系統傳感器接口、信息娛樂系統、車身控制模塊。

• 原因：需要高可靠性、良好的散熱以應對高溫環境，同時空間有限。

3. 通信與網絡設備：

• 應用：光模塊、網絡交換機/路由器中的接口芯片、時鐘發生器。

• 原因：優異的電氣性能滿足高速數據傳輸的需求。

4. 工業與醫療電子：

• 應用：傳感器接口、數據采集系統、便攜式醫療設備。

• 原因：高可靠性、小尺寸便于集成。

5. 消費電子：

• 應用：數碼相機、無人機、可穿戴設備中的各種控制器和驅動芯片。

七、 總結與展望

QFN封裝通過其創新的“無引腳”和“底部散熱焊盤”設計，成功地在性能、尺寸和成本之間取得了絕佳的平衡。它雖然不是引腳數最高的封裝，但在其適用的中低引腳數范圍內，是目前最理想的選擇之一。

未來，隨著系統級封裝技術的興起，QFN可以作為一個大平臺，將多個芯片（如Die、被動元件）集成在一個封裝體內，形成更為復雜的SiP模塊，繼續在電子設備小型化和功能集成化的浪潮中扮演關鍵角色。同時，增強散熱型QFN和解決可檢測性問題的QFN變體也將不斷演進，以滿足更嚴苛的應用需求。
