芯片封裝技術詳解

芯片封裝簡單來講就是把生產出來的集成電路裸片放到承載基板上，引出管腳并固定包裝成為一個整體。這相當于芯片的外殼，起到保護芯片的作用，不僅能固定、密封芯片，還能增強其電熱性能 。

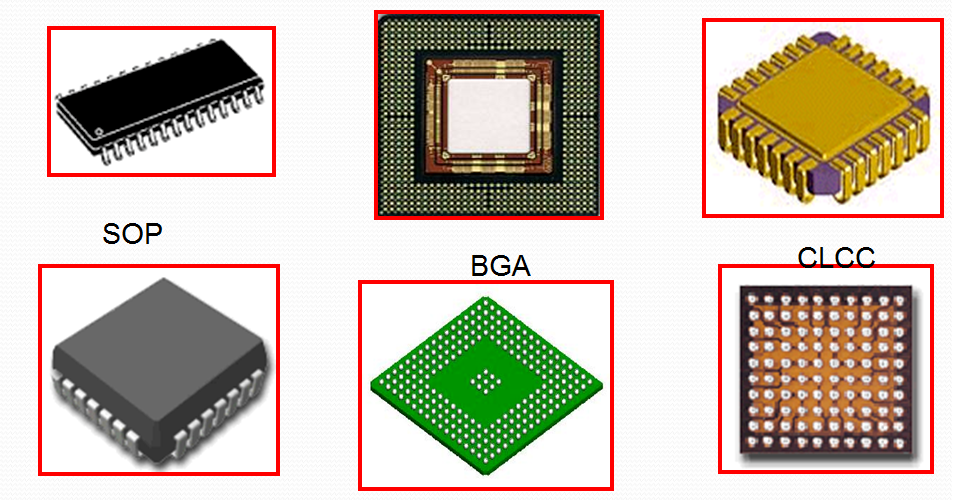

一、主要封裝類型及特點

（一）BGA（Ball Grid Array）球形觸點陳列

• 結構特點：這是一種表面貼裝型封裝。在印刷基板的背面按陣列方式制作出球形凸點（引腳）來代替傳統引腳，正面裝配芯片，然后用模壓樹脂或灌封方法密封。引腳可超過200個，適用于多引腳LSI。例如引腳中心距為1.5mm的360引腳BGA僅為31mm見方，而引腳中心距為0.5mm的304引腳QFP為40mm見方。并且不用擔心像QFP那樣的引腳變形問題 。

• 應用情況與問題：由美國Motorola公司開發，首先在便攜式電話等設備中被采用，隨后在個人計算機中普及。該封裝回流焊后的外觀檢查較復雜。按照密封方式不同，Motorola公司把用模壓樹脂密封的封裝稱為MPAC，灌封方法密封的封裝稱為GPAC 。

（二）DIP（Dual - in - Line Package）雙列直插式封裝

• 結構特點：插裝型封裝，引腳從封裝兩側引出，封裝材料有塑料和陶瓷兩種。常見的引腳中心距2.54mm，引腳數從6到64，封裝寬度通常為15.2mm。還有寬度為7.52mm和10.16mm的SK - DIP和SL - DIP窄體型DIP（多數情況下不特別區分統稱DIP）。另外，用低熔點玻璃密封的陶瓷DIP也稱為Cerdip，帶有玻璃窗口的Cerdip可用于紫外線擦除型EPROM以及內部帶有EPROM的微機電路等，其引腳中心距2.54mm，引腳數從8到42 。

• 適用情況：歐洲半導體廠家多用DIL。這種封裝可直接插入印刷電路板電鍍的貫穿孔中或插入DIP插座上，適用于引腳數不超過100個的絕大多數中小規模集成電路（IC）。DIP封裝的芯片在插拔時應特別小心以免損壞引腳 。

（三）QFP（Quad Flat Package）四側引腳扁平封裝

• 結構特點：表面貼裝型封裝，引腳從四個側面引出呈海鷗翼（L）型，基材有陶瓷、金屬和塑料三種，其中塑料封裝占絕大部分。其引腳總數一般較多（100以上）且引腳間距小、管腳細，適合于微處理器、門陳列等數字邏輯LSI電路以及VTR信號處理、音響信號處理等模擬LSI電路等大規模或超大型集成電路 。

• 安裝與局限性：必須采用SMT（Surface Mount Technology）將芯片邊上的引腳與主板焊接起來。但由于芯片邊長有限，使引腳數量受限，同時平行針腳傳輸高頻信號時會產生電容，存在高頻噪聲，長長的針腳還易受干擾噪音影響，并且芯片面積與封裝面積比過小，限制了其發展 。

（四）CSP（Chip Size Package）芯片尺寸封裝

• 特點與優勢：減小了芯片封裝外形的尺寸，達到裸芯片尺寸有多大，封裝尺寸就有多大。順應全球電子產品個性化、輕巧化的需求 。

（五）COB（Chip on Board）板上芯片封裝

• 技術方式：是裸芯片貼裝技術，半導體芯片交接貼裝在印刷線路板上，芯片與基板的電氣連接用引線縫合方法實現，并用樹脂覆蓋確保可靠性。但其封裝密度遠不如TAB和倒片焊技術 。

（六）Flip - Chip倒焊芯片

• 技術原理：在LSI芯片的電極區制作好金屬凸點，然后把金屬凸點與印刷基板上的電極區進行壓焊連接。封裝的占有面積基本上與芯片尺寸相同，是所有封裝技術中體積最小、最薄的一種，但如果基板與芯片的熱膨脹系數不同，在接合處會產生反應，影響連接可靠性 。

（七）MCM（Multi - Chip Module）多芯片組件

• 分類與特點：將多塊半導體裸芯片組裝在一塊布線基板上。根據基板材料可分為MCM - L（使用玻璃環氧樹脂多層印刷基板，布線密度不高，成本較低）、MCM - C（用厚膜技術形成多層布線，以陶瓷（氧化鋁或玻璃陶瓷）作為基板，布線密度在三種組件中最高，但成本也高）和MCM - D三大類。與使用多層陶瓷基板的厚膜混合IC類似，兩者無明顯差別 。

•


二、芯片封裝工藝流程

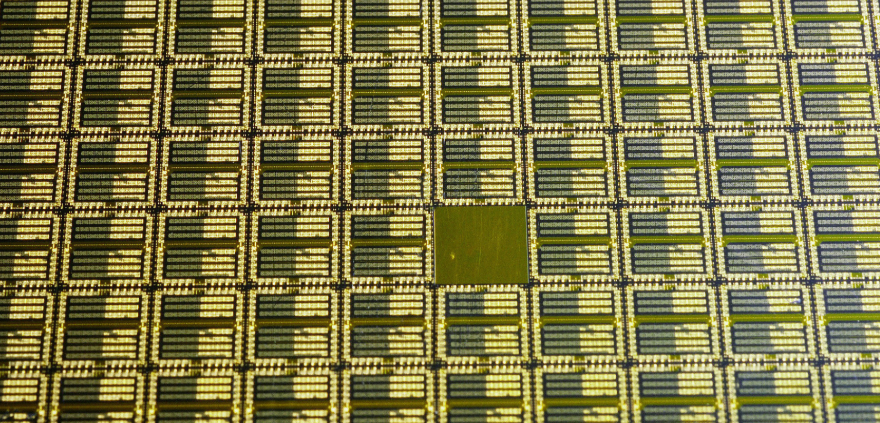

1. 芯片切割：先在芯片背面貼上藍膜并置于鐵環之上，再送至芯片切割機進行切割，目的是把晶圓上的芯片切割分離成單個晶粒 。

2. 晶粒黏貼：將晶粒黏著在導線架（也叫晶粒座，預設有延伸IC晶粒電路的延伸腳）上，采用銀膠對晶粒進行黏著固定 。

3. 焊線：以晶粒上的接點為第一個焊點，內部引腳上接點為第二焊點。先把金線端點燒成小球，再將小球壓焊在第一焊點上，這樣將晶粒上的接點用金線或者鋁線、銅線連接到導線架上的引腳，從而實現ic晶粒電路訊號傳輸到外界 。

4. 封膠：對導線架預熱，然后將框架置于壓鑄機上的封裝模具中，把半溶化后的樹脂擠入模中，待樹脂硬化后開模取出成品 。

5. 切腳成型：封膠之后，去除導線架上多余的殘膠，經過電鍍提高外引腳的導電性及抗氧化性，再進行切腳成型。后續還需要一些處理，如去膠、去緯、去框等，最后測試檢驗，確保芯片正常工作 。

三、封裝技術的衡量指標與考慮因素

（一）衡量指標

衡量一個芯片封裝技術先進與否的重要指標是芯片面積與封裝面積之比，這個比值越接近1越好 。

（二）考慮因素

• 芯片與封裝面積比：盡量接近1:1，以提高封裝效率。

• 引腳的要求：引腳要盡量短，減少延遲；引腳間的距離盡量遠，保證互不干擾以提高性能。

四、封裝技術的發展歷程

在結構方面經歷了TO→DIP→PLCC→QFP→BGA→CSP的發展；在材料方面經歷了金屬、陶瓷、塑料的轉變；引腳形狀從長引線直插發展到短引線或無引線貼裝，再到球狀凸點 。

芯片焊接技術詳解

芯片焊接是將芯片連接到PCB（印刷電路板）上的重要步驟，是電子制造中非常關鍵的工藝之一。

一、常用芯片焊接方法

（一）常規手工焊接

• 操作方式與適用場景：操作簡便，適用于小批量生產。通過將焊錫絲加熱熔化后，固定在芯片焊點處來完成芯片的焊接。在焊接音樂集成電路等對焊接速度和產量要求不高的情況比較適用，但音樂芯片元器件對溫度和焊接時間有一定要求，需控制溫度和在3 - 5秒鐘內完成焊接，避免元器件損壞，還需仔細核對焊點位置并檢查焊接質量 。

（二）烙鐵焊接

• 適用范圍與特點：適用于小型芯片焊接，常用于維修電子器件。將烙鐵加熱后接觸焊點，使焊錫熔化從而固定芯片。這種方法設備簡單但對操作技術依賴較大，如果操作不當容易造成芯片損壞，例如在焊接過程中如果不使用芯片座容易因熱量通過芯片管腳傳遞到芯片內部或者電烙鐵頭產生的靜電通過芯片管腳傳導進入芯片內部而損壞芯片 。

（三）波峰焊接

• 原理與應用場景：適用于大批量電子器件焊接。將印刷電路板放置于焊接機上，焊接機加熱后使焊錫液化形成一定高度的波浪，使芯片與電路板實現焊接。這種方法效率很高，但設備成本相對較高，并且對于不同的芯片類型可能需要調整波峰焊機的參數以確保焊接質量 。

（四）熱壓焊接

• 用途與原理：適用于大型芯片的焊接，例如LED燈珠等。將焊接芯片放置在固定位置上，加熱熱板使芯片和基板之間的焊點熔化，再通過壓力將芯片固定在基板上。由于大型芯片的焊點較大或者需要較大的壓力確保焊接牢固性，這種焊接方法較適合此類應用場景 。

（五）省略焊接

• 特殊應用：適用于某些特殊芯片的焊接。省略焊接是在芯片和基板之間不添加焊錫，而是通過芯片和基板表面的金屬結構直接連接實現電氣連接。這種焊接方法適用于對電學性能要求特殊且芯片與基板金屬結構匹配度高的情況 。

（六）熱風烙鐵焊接

• 操作與特點：這是一種較新的焊接方法。利用熱風和烙鐵的結合，在加熱和焊錫熔化的同時進行焊接操作。這種方法有助于提高焊接速度和質量，但對于操作者熟練程度有一定要求，需要掌握好熱風和烙鐵的協同操作 。

二、焊接芯片的組成與工作原理

（一）組成部分

焊接芯片通常由焊盤和芯片兩部分組成。焊盤是芯片上的一組金屬引腳，可用于連接其他電子元件或印刷電路板；芯片包含晶體管、電容、電阻等電子元件，每個焊盤都與芯片內部的一個電子元件相連。常見的焊接芯片類型有BGA芯片（焊盤為一排排小球）、QFP芯片（焊盤為一排排的矩形金屬片）、SOP芯片（焊盤為一排排的平行金屬片）、SOT芯片（焊盤為一排排的矩形金屬片）等 。

（二）工作原理

通過將焊盤與印刷電路板上的焊盤進行焊接連接，從而實現電子元件的電氣和機械連接。根據芯片的類型和應用場景，采用不同的焊接方法如手工焊接、波峰焊接、表面貼裝焊接等來滿足工藝需求 。

三、焊接技術的注意事項

1. 確保焊接環境凈化：焊接前保證焊接環境干凈無塵，避免灰塵或雜質影響焊接質量，例如在手工焊接高精度芯片時，微小的灰塵可能夾雜在焊點中造成短路等問題 。

2. 合理選擇焊接工具：依據具體的焊接任務，選擇合適的焊嘴、焊錫絲和焊臺等工具。如焊接小型精密芯片需要選擇尖端較細的焊嘴，以便精準操作 。

3. 掌握焊接溫度和時間：不同的芯片和焊料對溫度和時間有要求，如在焊接音樂芯片時，溫度過高或焊接時間過長可能導致芯片損壞，需要根據芯片和焊料要求合理設置。一般建議手工焊接時將烙鐵加熱至適宜溫度（比如音樂芯片焊接時建議在180℃以下） 。

4. 注意焊接動作和姿勢：保持穩定的焊接動作和正確的姿勢，以保證焊接的準確性和穩定性，尤其是在進行微小型芯片的焊接時，手部的輕微抖動都可能使焊點位置偏移 。

5. 及時檢查焊接質量：焊接完成后要檢查焊點是否牢固、是否存在短路或者斷路等問題。如使用萬用表或者測試儀檢測焊接質量，確保焊接后的芯片正常工作 。

芯片封裝與焊接技術的區別

一、功能區別

（一）芯片封裝主要功能

1. 保護功能：芯片封裝如同外殼將集成電路裸片包裹起來，防止芯片受到外界如濕氣、灰塵、靜電等環境因素的干擾和破壞，確保芯片能夠在相對穩定的環境中工作。例如DIP封裝通過塑料或陶瓷材料將芯片與外界隔離，提高芯片的可靠性和使用壽命，保護芯片內部電路結構不受腐蝕和損傷 。

2. 增強電熱性能：通過封裝形式可以增強芯片的電學和熱學性能。例如BGA封裝采用球狀凸點引腳結構，在增加I/O引腳數的同時能夠提高組裝成品率，改善電熱性能，適用于高性能芯片需求；在散熱方面一些封裝結構還設計了專門的散熱通道或采用散熱材料，使芯片在工作過程中產生的熱量能夠及時散發出去，避免因過熱導致芯片性能下降甚至損壞。

3. 提供物理支撐和便于連接外部電路：為芯片提供機械支撐，同時通過封裝外殼的引腳與外部印刷電路板等實現電氣連接。芯片上的接點經過封裝過程中的處理能夠與封裝外殼的引腳上的導線進行連接，而這些引腳又與PCB板上的導線相連，最終實現芯片與外部電路的連接。

（二）芯片焊接主要功能

芯片焊接主要實現芯片與印刷電路板之間的電氣和機械連接。它是將封裝好的芯片或者沒有封裝的裸芯片按照特定的焊接方式連接到PCB板上的預定位置，形成有效的電路連接，確保電氣信號的傳輸。例如在手機電路板生產中，芯片通過焊接固定在PCB上，將芯片的功能集成到整個手機電路系統中。

二、工藝過程區別

（一）芯片封裝工藝流程

芯片封裝是一個復雜的過程，包括多道工序，如芯片切割、晶粒黏貼、焊線、封膠、切腳成型等步驟。首先要將晶圓上的芯片切割成單個的晶粒，再把晶粒粘貼到相應的載體（如導線架等）上，然后通過焊線把晶粒的接點與內引腳連接起來，接著進行封膠包封，最后進行切腳成型等處理使得芯片成為一個獨立的、可應用的組件。在這個過程中還需要對芯片進行清潔、測試等操作，是一個相對完整、系統的半導體后段加工制作過程 。

（二）芯片焊接工藝流程

芯片焊接相對局部性較強，主要是將芯片與PCB板之間通過特定的焊接方法如波峰焊接、手工焊接等完成連接過程。對于一些插件型芯片，可能包括將芯片引腳插入PCB板孔中然后進行焊接；對于表面貼裝型芯片則是將芯片貼合在PCB板表面焊點處再進行焊接。如在波峰焊接工藝中，只是將制作好的包含芯片的電路板放入波峰焊機中，在短時間內完成焊接過程。它不需要像封裝那樣涉及芯片內部多個元件的連接、密封等復雜工序。

三、應用場景區別

（一）芯片封裝應用場景

1. 對應不同集成度芯片的封裝需求：對于不同集成度、功能復雜度的芯片需要特定的封裝形式。例如對于復雜的大規模集成電路，如中央處理器（CPU）和圖形處理器（GPU）可能采用BGA封裝，因為其可以實現更多的I/O引腳數滿足其功能需求；而對于相對簡單的中小規模集成電路如一些簡單的邏輯芯片或者存儲芯片則可以采用DIP封裝這種相對傳統且成本較低的封裝形式。

2. 滿足不同應用環境的可靠性要求：在一些特殊環境下，如軍事、航空航天、汽車工業等對抗干擾性、穩定性和溫度適應性等有特殊要求的領域，對芯片封裝技術要求更高更嚴格。例如在航天領域，需要使用特殊的陶瓷封裝或者金屬封裝來滿足高溫、高輻射、高振動等極端條件下芯片能夠正常工作，保證整個航天設備的可靠性和安全性。

（二）芯片焊接應用場景

1. 基于生產批量確定焊接方式：依據產品的生產規模，如果是小批量生產、研發試用或者芯片維修等情況下一般采用手工焊接，這種方式靈活方便可隨時調整；如果是大規模生產如電子消費產品（手機、電腦等）的主板制造則往往采用自動化程度較高的波峰焊接或者表面貼裝焊接方式，可以提高生產效率和質量穩定性。

2. 根據芯片類型和尺寸選擇焊接技術：不同類型和尺寸的芯片適合不同的焊接技術。對于小型輕薄的芯片（如手機中的一些小型傳感器芯片）可能采用表面貼裝焊接技術，這種技術能夠在保證焊接質量的同時實現芯片在狹小空間內的準確安裝；而對于大型芯片（如大型LED芯片或者功率芯片）則采用熱壓焊接等能夠提供足夠焊接壓力和熱量的焊接方法來確保焊接牢固度。

芯片封裝與焊接技術的應用案例

一、芯片封裝的應用案例

（一）DIP封裝在早期計算機中的應用

1. 與主板兼容性：在早期計算機發展過程中，DIP封裝的CPU芯片有兩排引腳，這種引腳結構設計可以很方便地實現與早期印刷線路板（PCB）的穿孔焊接，能夠很好地兼容當時的主板設計。例如英特爾早期的8088CPU就采用DIP封裝，使得計算機主板電路能夠方便地將CPU與其他電子元件連接起來。

2. 便于插拔維護：由于采用雙列直插形式，芯片能夠插入到具有DIP結構的芯片插座上，這樣在芯片維護、更換或者調試時非常方便，不需要使用專門的拆卸工具就可以將芯片從主板上拔下或者插入，而且成本相對較低，這在早期計算機硬件設備更新換代較慢、技術尚未完全成熟以及設備可維護性要求高的情況下非常適用。

（二）BGA封裝在現代電子產品中的應用

1. 適用于高密度引腳芯片：在當今的智能手機、電腦主板等電子產品中，隨著芯片功能的不斷增加，芯片上的I/O引腳數也不斷增多，BGA封裝技術以其圓形或柱狀焊點按陣列形式分布在封裝下面的結構特點，可以輕松滿足大量引腳的需求，如圖形處理芯片、南橋和北橋芯片等。例如蘋果手機的芯片或者電腦中的主芯片組多數采用BGA封裝，這樣能夠在有限的芯片封裝面積下提供更多的電氣連接接口。

2. 提高性能與可靠性：BGA封裝中的I/O引腳數雖然增加，但引腳間距并沒有減小反而增加，這大大提高了組裝成品率。同時，由于采用的是可控塌陷芯片法焊接，其信號傳輸延遲小，適應更高的工作頻率，可以改善芯片的電熱性能，使芯片在高頻、高性能的工作狀態下保持穩定，確保整個電子產品的高性能運行。

（三）CSP封裝在移動設備中的應用

1. 滿足小型化需求：在移動設備（如智能手機、平板電腦等）不斷追求小巧輕便化的趨勢下，CSP封裝技術的芯片尺寸接近裸芯片的大小這一特性很好地滿足了這一需求，使得盡可能小的芯片封裝能夠集成到移動設備有限的空間內，既不影響芯片功能又能減輕設備整體重量、縮小體積。

2. 提升信號傳輸性能：由于CSP封裝的緊湊結構，芯片內部的布線距離縮短，減少了信號傳輸的延遲和衰減，提高了信號傳輸速度，對于移動設備中對數據傳輸速度要求較高的功能如5G通信、高清視頻播放等非常有利。

二、芯片焊接的應用案例

（一）手工焊接在電子維修中的應用

1. 靈活性與可操作性：電子維修過程中，尤其是對于故障電路板或者單個電子設備中的芯片更換維修時，手工焊接發揮著很大的作用。維修人員可以根據具體的電路結構和芯片位置靈活地使用烙鐵等工具進行焊接。例如在修復一臺老式收音機時，如果其中的聲音處理芯片出現故障，維修人員可以使用常規手工焊接方式，準確找到芯片在電路板上的焊接位置，將新芯片焊接上去。

2. 應對不同類型芯片：無論是傳統的DIP封裝芯片還是表面貼裝型芯片，手工焊接都能夠進行操作。即使是相對復雜、引腳較多的芯片只要維修人員具備一定的焊接技術和經驗就可以進行焊接修復。而且在只需要更換一兩個芯片的情況下，手工焊接不會像波峰焊接等大量生產焊接技術那樣需要對整塊電路板進行焊接操作，從而避免對其他正常元件造成影響。

（二）波峰焊接在電子制造業大規模生產中的應用

1. 高效生產：在電子消費產品如手機、平板電腦等大批量生產中，波峰焊接被廣泛應用。整個生產線將印刷電路板放置于波峰焊接機上，焊接機通過加熱后使焊錫液化形成波浪，一次性將大量的電路板上的各類芯片和電子元件進行焊接，極大提高了生產效率。例如富士康等大型代工廠在生產蘋果手機主板時，波峰焊接能夠在短時間內完成多個批次主板的焊接工作，滿足全球市場對蘋果手機龐大的出貨量需求。

2. 焊接質量穩定性：波峰焊接在大規模生產中能夠通過設定精確的焊接參數（如波峰高度、溫度、焊接時間等）來實現較為一致的焊接質量。同一批次或者不同批次生產的電路板上的芯片焊接質量波動較小，保證了產品的整體質量穩定性，有助于降低產品的故障率，提升產品的市場競爭力。

（三）倒裝芯片焊接在高性能芯片中的應用

1. 提高I/O密度：倒裝芯片焊接技術將工作面（有源區面）上的凸點電極芯片向下，直接與基板布線層鍵合。這種焊接方式使得芯片I/O密度大幅提高，例如在一些高端服務器處理器芯片或者高性能圖形處理芯片中，由于需要大量的數據輸入輸出接口與外部電路進行高速通信和數據交換，倒裝芯片焊接技術能夠滿足這種對I/O接口高密度連接的需求。

2. 提升高頻性能：倒裝芯片焊接結構減少了信號傳輸路徑中的電感，從而降低了信號在傳輸過程中的回波損耗，在高頻應用場景下可以有效提高信號的傳輸質量和效率。在5G通信基站設備中的射頻芯片中，倒裝芯片焊接有助于保障高頻信號的穩定傳輸，提高基站設備的通信性能。

芯片封裝與焊接技術的發展趨勢

一、芯片封裝技術發展趨勢

（一）向更小型化發展

1. 尺寸持續縮小：隨著電子產品朝著小型化、輕薄化方向發展，芯片封裝的尺寸也需要不斷減小。例如從傳統的DIP封裝到QFP封裝，再到CSP封裝，芯片封裝尺寸越來越接近裸芯片的大小。未來有可能實現真正意義上的芯片級封裝，在不影響芯片性能的前提下將封裝體積進行極限壓縮，為電子設備（如可穿戴設備、微型無人機等）預留更多的空間。

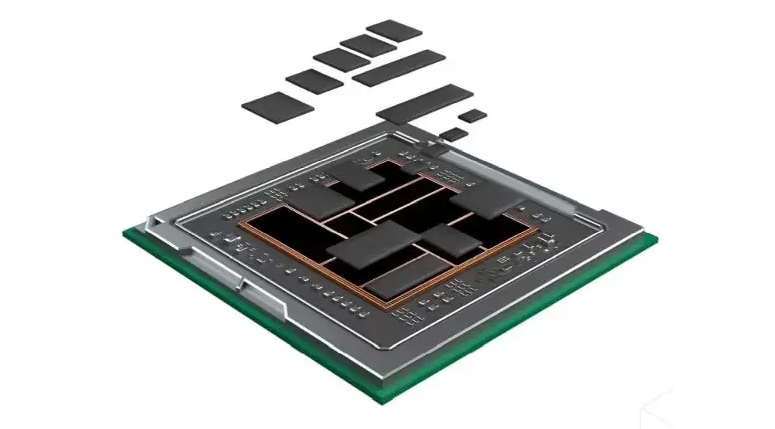

2. 高密度集成：不僅要實現單個芯片封裝的小型化，還要在小尺寸封裝內實現更多功能的集成。例如系統級封裝（SiP）技術可以將多個不同功能的芯片（如處理器、存儲器、傳感器等）封裝在一個封裝體內，減少了印刷電路板上的元件數量和布線復雜度，提高了系統集成度和性能。同時3D封裝技術通過將芯片垂直疊加，有效地增加了單位體積內的芯片集成度，提高了數據傳輸速度，是未來高端芯片封裝的發展趨勢之一。

（二）高性能提升

1. 改善電學性能：為了滿足芯片在高速、高頻條件下的工作需求，封裝技術會不斷改進。例如采用低介電常數和低介電損耗的材料進行封裝，可以減少信號傳輸過程中的延遲、衰減和串擾等問題，提高信號傳輸的完整性。在高速通信芯片（如5G、6G通信芯片）的封裝中，這種材料的應用能夠確保信號的高速、準確傳輸，減少通信誤碼率。

2. 優化熱管理：隨著芯片功率密度的不斷增加，散熱問題變得越來越重要。新型封裝技術將注重提高封裝的散熱效率，如采用具有更高導熱系數的散熱材料或者設計特殊的散熱結構（如熱沉、熱管等）。在大型數據中心服務器芯片以及高性能圖形芯片的封裝中，優秀的熱管理封裝能夠有效降低芯片溫度，防止因過熱導致的性能下降甚至芯片損壞等問題。

（三）低功耗要求

1. 降低漏電：在封裝設計和材料選擇上，將注重降低芯片的漏電現象。例如通過改進封裝工藝的絕緣性能、采用合適的封裝材料組合等方式，減少芯片在待機狀態或者工作過程中的漏電電流，延長電子設備的電池續航時間，這在移動設備（如智能手機、平板電腦等）中尤為重要。

2. 提高能量轉換效率：優化封裝內的電路連接結構和線路布局，減少信號傳輸過程中的能量損失，提高芯片在運行過程中的能量轉換效率。對于物聯網設備中的低功耗芯片，這種封裝設計能夠在極低的功耗下維持芯片的正常運行，滿足物聯網設備長期穩定運行的需求。

（四）封裝與電路設計一體化

1. 協同設計理念深入：封裝和電路設計不再是孤立的環節，而是朝著一體化方向發展。在芯片設計之初就綜合考慮封裝的需求和限制，同時在封裝設計過程中充分結合電路設計的功能特性。例如在設計一款多功能集成電路芯片時，根據芯片內部不同功能模塊的電路布局提前規劃好封裝中的引腳分配、信號流線路等，使整個芯片從電路到封裝成為一個優化的整體。

2. 提高設計靈活性：這種一體化發展趨勢可以提高芯片設計的靈活性，能夠更快地適應不同的應用需求。如定制化的芯片設計可以根據具體的應用場景（如工業控制、醫療設備、消費電子等）在封裝設計上進行靈活調整，實現芯片性能的優化。

二、芯片焊接技術發展趨勢

（一）自動化程度提升

1. 生產型焊接自動化：為了提高生產效率、降低人工成本和保證焊接質量的穩定性，在大規模電子制造過程中焊接自動化程度將越來越高。工業機器人、自動焊接設備將逐漸取代人工操作。例如在汽車電子、手機主板等大批量生產中，自動化焊接設備可以對不同類型的芯片按照預先編程設定的焊接路徑和參數進行精確焊接。

2. 維修型焊接自動化：在電子設備維修領域，雖然目前以手工維修焊接為主，但隨著智能化維修設備的發展，部分維修焊接操作也將朝著自動化方向發展。如采用機器視覺技術對電路板上的故障芯片進行識別和定位，然后由自動焊接設備完成焊接操作，這種自動化維修不僅提高維修效率還可以減少因人工操作帶來的二次損傷。

（二）焊接材料與工藝創新

1. 新型焊接材料研發：目前芯片焊接材料主要是金、鋁、銅等金屬絲或者錫膏等，未來會研發出性能更優的焊接材料。例如研發具有更高導熱性和導電性且成本較低的合金材料；還可能開發出具有自修復功能的焊接材料，當焊接部位出現微小裂縫或者損傷時材料能夠自動修復，提高焊接的可靠性。

2. 焊接工藝改進：不斷尋求更高效、更可靠的焊接工藝。比如發展無鉛焊接綠色工藝技術，減少對環境的污染；采用激光焊接等高精度焊接技術提高焊接的準確性和連接質量，特別適用于小型和微型芯片的焊接；還可能開發出適用于多種不同類型芯片相兼容的萬能焊接工藝，提高焊接的通用性。

（三）智能化焊接發展

1. 質量檢測智能化：在焊接過程或者焊接完成后，利用智能化檢測技術對焊接質量進行實時監測或者事后檢測。如采用基于人工智能的圖像識別技術，對焊點外觀進行自動檢查，準確判斷焊點是否存在虛焊、短路等問題，并且可以根據檢測結果對焊接工藝參數進行自動調整優化。

2. 焊接參數自適應調整：隨著焊接環境、芯片類型和基板材料等因素的變化，智能焊接系統能夠自動調整焊接參數。智能焊接設備可以檢測焊接過程中的溫度、壓力、電流等參數，并根據預存的算法和模型進行實時調整，不需要人工頻繁干預，保證焊接質量在不同條件下的穩定性和一致性。
